一、产品介绍

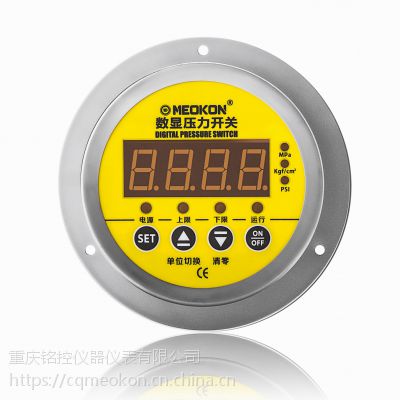

       S925Z是一款轴向安装的数显电接点压力表，替代机械式电接点压力表，集压力测量、显示、控制于一体的新型电接点压力表。该系列产品另外具有一键清零，三种显示单位切换等多种功能。

       电路的设计注重稳定性，充分考虑了自动化现场的实际情况，具有强抗干磁干扰、防浪涌保护、防反接保护等。

      这款电接点压力表主要为了取代传统机械式电接点压力表,特别适合使用在压力变化剧烈,使用频繁,现场震动强烈的工况场合。具有抗震动,寿命长,操作简单,显示清晰等特点。

二、技术特点

☆  100mm轴向表盘

☆  304不锈钢外壳 304不锈钢接头

☆   四位LED实时显示压力

☆   多种压力单位一键切换,一键误差

☆   接线方法同机械式电接点压力表，通用性强

☆   精度高

☆   ,耐冲击,寿命长,抗震动

三、参数指标

• 压力范围                       （-0.1~0...0.1 0.25 0.4 0.6 1.0 1.6 2.5 4 6 10 16 25 40 60 100 160）MPa

•                                     微压（0~1 2 5 10 25 40 60 100）kPa

• 过载能力                       150%（＞10MPa） 200%（≤10MPa）

• 输出形式                       继电器输出，（高报警 低报警  公共线）接线方法同电接点压力表

• 输出继电器容量             220V AC ***

• 供电电源                       220V AC；24V DC；380V AC

• 设置范围                       全量程段可以设置控制点，防波动回差设置。

• 精    度                         0.5%  FS

• 测量介质                      气体、水、油

• 使用温度                      -20～65℃

• 表壳直径                      100mm

• 接头材质                     304不锈钢

• 外壳材质                      304不锈钢

• 接口尺寸                       M20*1.5 (压力表接口)

• 四、产品配件

• 标准配置：产品使用说明书、产品合格证、外包装盒
